Descrição do produto

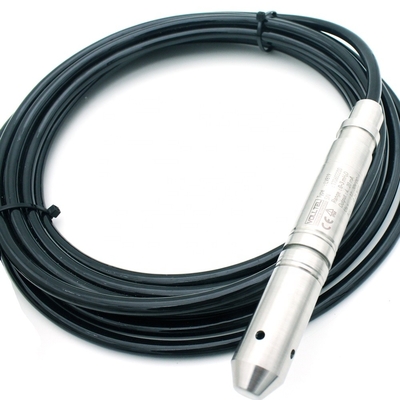

O transmissor do nível APT310 tem a estrutura e as aplicações especiais. Tem a precisão alta, volume pequeno, estabilidade, resistência positiva à abrasão, óleo, acid&alkali e o cabo da ligação do gás da alta intensidade assegurou-se de que pudesse cumprir as exigências diferentes da medida das ocasiões. É amplamente utilizado na água de esgoto, o tratamento do rio e dos lagos assim como o canal, grandes rios, l reservatórios e monitoração do litoral. Este produto tem a certificação de segurança intrínseca, a certificação à prova de explosões e a certificação do CE. A ligação do dois-fio circumfluent é nenhum-polaridade.
Características
diafragma de aço inoxidável de *316L
* pilha da pressão de MEAS TE, 0,25% F.S, 0.5%FS
comprimento único Ø19 milímetro do *Diameter
escalas do *Level de 50cm a 600m
*Strong antiparasitário, estabilidade a longo prazo
*IP68 selou completamente o projeto impermeável plástico
escala do *Wide, disponível para calibrar, tipo absoluto e ser selado do calibre
espaço de trabalho largo do temp do °C *-35°C~125
tempo do *Long que trabalha em baixo -30°C temperado
Tensão do *Over da rejeção de *EMI/RFI, polaridade reversa e para procurar um caminho mais curto a proteção
os *Customers podem personalizar comprimentos do cabo do plutônio, do PE ou do PTFE
|
Característica do sensor da pressão da série APT300
|
||||
|
1
|
Os sensores cerâmicos da tecnologia de Alemanha, 10 anos projetam
|
|||
|
2
|
A microplaqueta de processamento integrada especial do si é usada no circuito
|
|||
|
3
|
Compensação de temperatura automática -40~80
|
|||
|
4
|
Estabilidade a longo prazo superior, tração da baixa temperatura, sensibilidade alta
|
|||
|
5
|
A conexão elétrica múltipla é a instalação opcional, fácil
|
|||
|
7
|
Vasta gama, disponível para calibrar, tipo absoluto e ser selado do calibre
|
|||
|
8
|
Sistemas da ATAC ·Energia e tratamento da água
|
|||
|
9
|
Rejeção de EMI/RFI
|
|||
Informação do tamanho
Especificação da fabricação
Temperatura ambiental: 25°C (a menos que especificado)
|
Parâmetro
|
Dados
|
||||||
|
Amplitude da pressão
|
0~0.01….10MPa/0-0.5M ....... 500mH2O
|
||||||
|
Tipo da pressão
|
calibre (g), (a) absoluto
|
||||||
|
Sobrepressão
|
200%FS
|
||||||
|
Pressão estourada
|
300%FS
|
||||||
|
Fio eletrônico
|
2 fios
|
3 fios
|
|||||
|
Sinal de saída
|
4~20mA
|
0~5VDC
|
1~5VDC
|
0~10VDC
|
0.5~4.5VDC
|
0.5~4.5 métricas do rádio de V
|
RS485 Modbus RTU
|
|
Fonte de alimentação
|
12 ~ 30VDC, valor típico: 24VDC
|
10~30 VDC
|
10~30VDC
|
12~30VDC
|
C.C. DE 5 V
|
5 V DC±5%
|
10-30VDC╱
3-5VDC |
|
Precisão
(incluindo: não-linearidade, repetibilidade, histerese, tração zero, tração completa) |
≤0.1%FS ≤0.15% ≤0.2%FS ≤0.25%FS (tipo.) ≤0.5%FS (máximo)
|
||||||
|
Estabilidade a longo prazo
|
≤0.2%FS/year
|
||||||
|
Temp de trabalho
|
−25℃~85℃ −40℃~100℃ (personalizado)
|
||||||
|
Temp do armazenamento
|
−40℃~125℃
|
||||||
|
Compensação de temperatura
|
-10℃~80℃ (padrão)
|
||||||
|
Temp.coefficient de zero
|
±0.1%FS/°C
|
||||||
|
Temp.coefficient do período
|
±0.05%FS/°C
|
||||||
|
Resistência de isolamento
|
100MΩ@250VDC
|
||||||
|
Compatível médio
|
Água ou compatível com o 316L de aço inoxidável
|
||||||
|
Short-circuit protegido
|
Sim
|
||||||
|
Proteção reversa da polaridade
|
Sim
|
||||||
|
Conexão eletrônica
|
Prova fixa IP68 do cabo e da água
|
||||||
|
Relação da pressão
|
Pressão de calibre; Calibre selado e opional absoluto
|
||||||
|
Material da membrana da pressão
|
316L de aço inoxidável
|
||||||
|
Tempo de resposta (10%~90%)
|
≤10msec (elevações a 90%FS)
|
||||||
|
Choque de vibração
|
10g/5~2kHz, meio seno 11ms dos machados X/Y/Z/20g
|
||||||
|
Prova da água
|
IP68
|
||||||
|
Cabo opcional
|
Cabo do PE (prova da água); Cabo de PUR (prova de óleo); Cabo de PTFE (anti-corrosivo)
|
||||||
|
Aprovação do certificado
|
Certificado do CE disponível.
|
||||||
|
Padrão da compatibilidade eletrónica
|
61326-1:2013 do EN; 61000-6-2:2005 DO EN DO 61326-2-3:2013 DO EN; EN61000-6-4: 2007+A1
|
||||||
|
Peso
|
O peso líquido é sobre 0.35KG, peso de embalagem completo é sobre 1.0KG (2 medidores incluídos do cabo)
|
||||||
Diagrama esquemático do método comum da instalação
medida 1.deep nivelada boa
processo de produção
Packaging&Shipping
Informação do inquérito
A fim recomendá-lo o transmissor de pressão o mais apropriado e fazer uma cotação exata, fornece por favor a seguinte informação e envia-à nossas vendas quando você está indo fazer um inquérito, agradecimentos!
