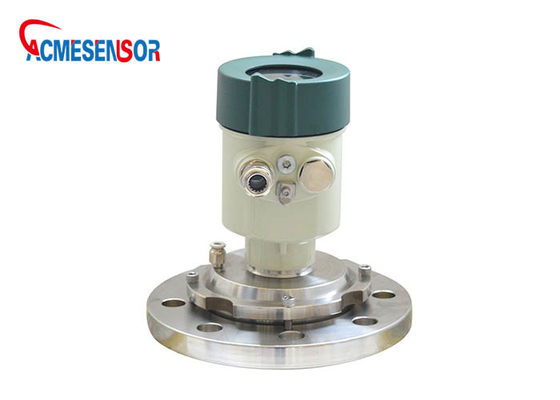

Do radar contínuo da onda da modulação de frequência de Acmesensor 80G medidor nivelado
medidor nivelado do radar contínuo da onda da modulação de frequência 80G
Descrição do produto:
Que é as características do medidor nivelado do radar?
O sensor é instrumento nivelado da medida do radar 26G de alta frequência, mede a distância máxima a 70 medidores. A antena que é um microprocessador novo aperfeiçoado, rápido mais adicional podia ser um tratamento dos sinais mais de alta velocidade, faz o instrumento pode ser usada nos reatores, no escaninho de armazenamento de circuito integrado e em algumas condições de medição complicadas.
A série é radar de FMCW que opera-se em 76-81 gigahertz, que tem uma escala de medição máxima de 120m e uma zona cega mínima de 8cm. Apoia 4 2 do fio aplicações do fio e. Frequência de funcionamento mais alta e comprimento de onda mais curto para fazê-lo ideal para aplicações contínuas, incluindo aqueles com poeira extrema e a alta temperatura a + 200℃. O radar consiste em um circuito eletrônico acoplado a uma antena e a uma flange de lente para o posicionamento rápido e fácil.
Produto Paramenters
|
Frequência
|
76GHz ~ 81GHz, largura de banda de 5GHz FMCW
|
|
Escala de medição
|
x0: 0,3 m ~ 60m
x1: 0.08m~30m x2: 0.6m ~ 120m |
|
Precisão da medida
|
±1mm
|
|
Ângulo de feixe
|
3°/6°
|
|
Constante dielétrica medida mínimo
|
>=2
|
|
Poder
|
15~28VDC
|
|
Saída do sinal
|
2x: 4 ~ 20mA ou RS-485
3x: 4~20mA |
|
Saída da falha
|
3.8mA, 4mA, 20mA, 21mA, posse
|
|
Cerco
|
Liga de alumínio, de aço inoxidável
|
|
Tipo da antena
|
Antena de lente/antena/flange anticorrosivas isolada pelo quartzo
|
|
Temperatura do processo
|
T0: - 40~85℃; T1: - 40~200℃; T2: - 40~500℃; T3: - 40~1000℃
|
|
Pressão do processo
|
-0.1~2MPa
|
|
Tamanho do produto
|
Ø100*270mm
|
|
Entrada do cabo
|
M20*1.5
|
|
Cabos recomendados
|
² de AWG18 ou de 0.75mm
|
|
Classe da proteção
|
IP67
|
|
Categoria à prova de explosões
|
ExdiaIICT6
|
|
Método da instalação
|
Linha ou flange
|
Características do produto
Aplicações:
